陶瓷砖冲击试验仪被冲击的试样在受锤冲击的瞬间，分为手动摆锤式冲击试验机，半自动冲击试验机，非金属冲击试验机，数显半自动冲击试验机，微机控制冲击试验机。

　　该试验仪通过高速负荷测量传感器产生信号，经高速放大器放大后，由A/D快速转换成数字信号送给计算机进行数据处理，同时通过检测角位移信号送给计算机进行数据处理，精确度高。加装高速角位移监控系统和力检测传感器和放大器，经计算机高速采样，数据处理，可显示N-T和J-T曲线，数据存盘，数据报告打印等，能瞬时测定和记录材料在受冲击过程中的特性曲线，通过更换摆锤和试样底座，可实现简支梁和悬臂梁两种形式的试验。

　　设备结构：

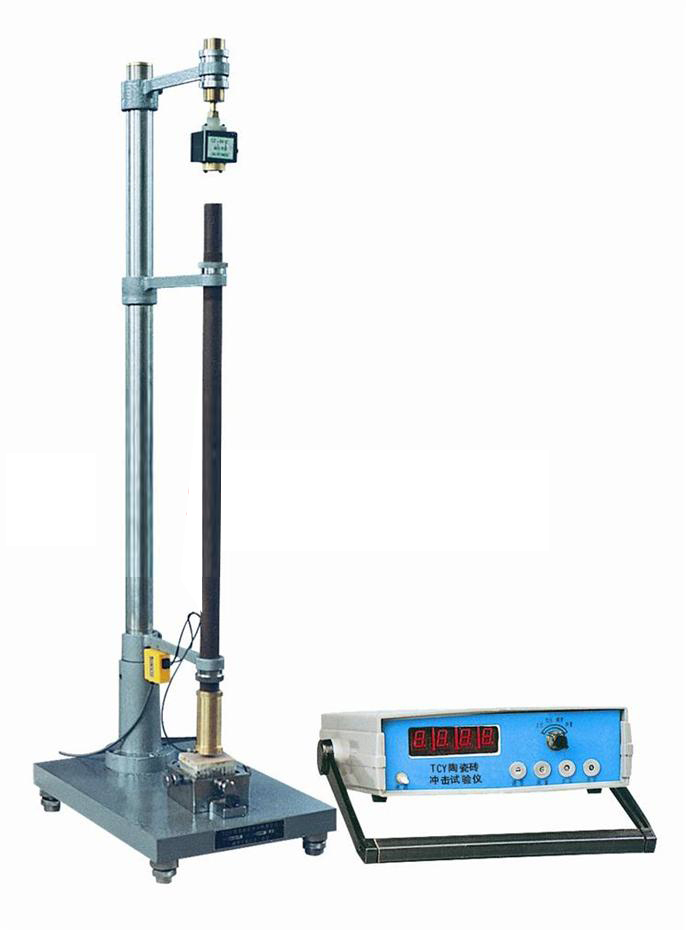

　　陶瓷砖冲击试验仪由装有水平调节旋钮的钢基和一个悬挂着电磁铁的竖直钢架，一个导管和试验部件支架组成。
　　试验部件被紧紧地固定在能使落下的钢球正好碰撞在水平瓷砖表面的中心位置。导管底部与下端面的距离应小于9㎜。
　　电子计时器，用传感器测定钢球落到试样上的次碰撞和第二次碰撞的时间，从计时器上到直接读出其时间间隔T。

　　仪器的操作步骤：
　　1、由装有水平调节旋钮的钢基和一个悬挂着电磁铁的竖直钢架，一个导管和试验部件支架组成。
　　2、试验部件被紧紧地固定在能使落下的钢球正好碰撞在水平瓷砖表面的中心位置。导管底部与下端面的距离应小于9㎜。
　　3、电子计时器，用传感器测定钢球落到试样上的第1次碰撞和第2次碰撞的时间，从计时器上到直接读出其时间间隔T。
　　4、仪表电缆连接好，打开电源，按下“停止”键，屏幕上显示“停止”状态，把钢球放在电磁铁处吸合（钢球不吸合时，按“停止”键一次）。
　　5、把试件安装好，按下启动键，钢球落下，计时器自动计算钢球两次回弹时间，并自动计算出陶瓷砖抗冲击恢复系数E（当恢复系数过大时，需要人工自己计算）。
　　6、再次做实验，重复步骤1~2。
　　7、仪表系数E显示：HHHHH表示系数过大无法计算。
